04 June, 2013

Alat pendeteksi suhu dan kelembaban dari jarak jauh



Blok Diagram Dan Cara Kerja
1. Blok Diagram
Blok Diagram sistem yang akan dirancang dapat dilihat pada gambar berikut ini :

 Blok Diagram Sistem

2. Cara Kerja.
Pertama-tama Sensor SHT 10 akan mengirimkan data digital berupa suhu dan kelembaban udara. Selanjutnya data digital yang dikirimkan  tadi akan di proses atau diolah oleh Mikrokontroler ATMega8535 yang dimana didalam mikrokontroler tersebut sudah terdapat program untuk pengolahannya. Setelah data itu diolah maka data akan di tampilkan pada display LCD  dan ada juga yang dikirimkan dari port serial Mikrokontroler ke Pemancar RF TWS 433.
Selanjutnya data yang dikirimkan akan di terima oleh Penerima RF RWS 433,  lalu untuk menyetarakan data tegangan yang dikirim dengan komputer maka data tersebut harus di setarakan dahulu dengan menggunakan IC MAX 232.  IC MAX 232 berfungsi untuk mengubah Level tegangan yang diterima ke tegangan TTL RS 232 dan juga sebaliknya, apabila sudah diubah maka data suhu dan kelembaban bisa ditampilkan oleh komputer melalui Program yang telah dibuat  dengan Visual Basic 2005.

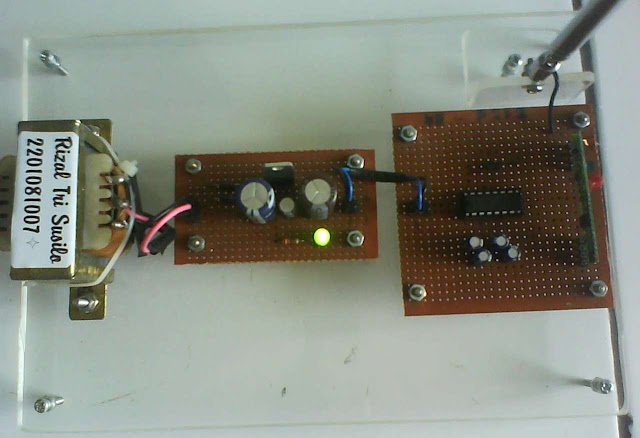

Rangkaian penerima

Rangakaian pemancar

Rangkaian penerima proyek pendeteksi suhu dan kelembaban dari jarak jauh

Rangkaian pemancar proyek pendeteksi suhu dan kelembaban dari jarak jauh

proyek mikrokontroller

Labels:

5 comments:

  1. Mucha4 July 2013 at 23:28

    sensornya dipasang dmn gan? share ilmu yah :)

    ReplyDelete
    Replies
    1. rizal5 July 2013 at 04:24

      lihat saja di gambar rangkaiannya gan, udah jelas kok, sensornya yang U2, kaki sensor kan ada 4, yaitu, sck , data , vcc, dan ground


      sck portd.6
      data portd.7
      vcc dan ground ke power suplly 5 vdc

      untuk listring programnya bisa dilihat disini

      http://expresikanlahdirimu.blogspot.com/2013/06/listing-program-sensor-suhu-dan.html

      Delete
    2. FAISAL AMIR11 December 2013 at 22:13

      antenanya sebelah mana gan pemasangannya ?
      thanks

      Delete
    3. Laskar8930 January 2014 at 01:45

      Bos, kenapa gk d videokan aja. di buat tutorialnya.
      bgus ni loh.
      di tunggu Tutorial videonya ya?
      :(

      Delete
    4. Unknown13 November 2014 at 16:40

      bisa bagi sorce code nya ngga gan sederhana saja buatv mendeteksi suhu pake lm35 dan menampilkan hasil deteksinya di lcd gan untuk mikronya pake atemega16, saya pake Bascom avr ngodingnya gan? mohon bantuannya gan

      Delete
